840D 엔코더&스케일 위치 동기화

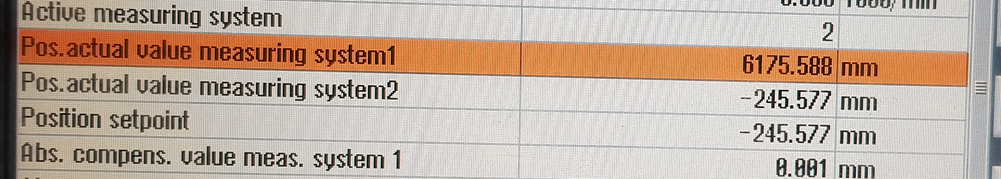

1. 축진단 화면
| Pos.actual value measuring system1 | (A) 엔코더 실제 위치 값 | |||
| Pos.actual value measuring system2 | (B) 스케일 실제 위치 값 |
2. 원점 옵셋 설정 화면(축 데이터)
| 34090[0] $MA_REFP_MOVE_DIST_CORR | (C) 엔코더 원점 옵셋 값(Machine / Absolute 간) | ||||
| 34090[1] $MA_REFP_MOVE_DIST_CORR | (D) 스케일 원점 옵셋 값(Machine / Absolute 간)(변경금지) |
